程控超低頻高壓發生器的操作方法：

1.程控超低頻高壓發生器連線方法 串聯式結構是我公司在原單體式結構的基礎上改進的新產品，使體積和重量都減小了，且一機多用。單聯時額定輸出電壓30KV/50KV；串聯時額定輸出電壓80KV。

⑴、單聯連線方法： 30kV用法：?jiǎn)为?dú)使用第I級升壓器（開機后，在參數設置欄中將連接方式設為“單聯”）時，額定輸電壓為30KV。連接線方式如下圖。

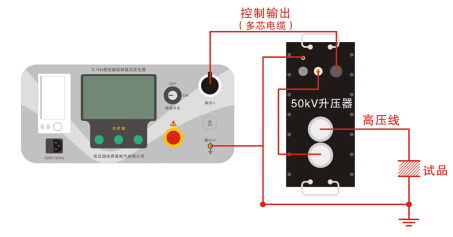

50kV用法：?jiǎn)为?dú)使用第II級升壓器（開機后，在參數設置欄中將連接方式設為“單聯”）時，額定輸電壓為50KV。連接線方式如下圖。



⑵、串聯式連線方法：

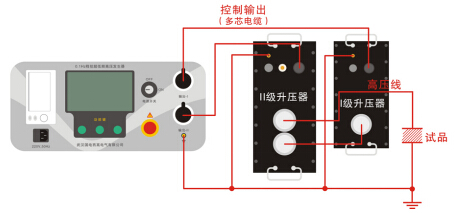

額定電壓大于50kV的超低頻采用串聯結構（兩臺升壓器串聯），串聯連線方式如下圖。開機后，在參數設置欄中將連接方式設為“串聯”。



2.程控超低頻高壓發生器操作程序

(1) 開機、關機、復位。

按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電復位下，自動進入如圖5所示的設置參數界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。大小應按表1提供的數據更換。

(2) 設置限定參數



在圖5所示的設置參數界面上，可根據試驗的需要設定好輸出頻率、試驗時間、試驗電壓、高壓側的過流保護值、過壓保護值。修改方法如下：

點擊“選擇”鍵，可在參數之間循環移動光標。被選中的參數可用“改數”鍵按遞增的方式循環修改之：

★ 頻率有三種選擇：0.1、0.05、0.02。單位為Hz。

★ 定時修改范圍：0-99分。它規定了試驗時間的長短。單位為分鐘。

★ 試驗電壓范圍為0至額定值，單位為kV。它規定了我們所要升至的試驗電壓。儀器升至這個設定電壓值時，就不再升壓，并保持在這個峰值下進行等幅的正弦波輸出。

★ 電流保護值設定范圍為0至額定值，單位為mA。它規定了通過試品的電流上限值，當電流超過此設定時，儀器自動切斷輸出。

★ 電壓保護值設定范圍為0至額定值，單位為kV。它規定了通過試品的電壓上限值，當電壓超過此設定時，儀器自動切斷輸出。

以上電壓、電流、儀器顯示的測量數據均為峰值。

（3）待命界面

點擊“返回”鍵，儀器進入圖6所示的升壓待命界面。



待命界面提供如下三種功能：

點擊“升壓”鍵，儀器進入自動升壓程序。

點擊“設限”鍵，儀器返回至圖5所示的設限子界面，以便重新修改參數。

點擊“查看”鍵，查看最近九次的試驗數據。

（4）自動升壓

按圖6點擊升壓鍵后，儀器在電腦的控制下，按如下流程進行升壓試驗：

自檢→升壓→等幅輸出→停機

若出現圖7所示的提示信息：“未接負載”,表示未接升壓體或未接容性試品或儀器有故障。

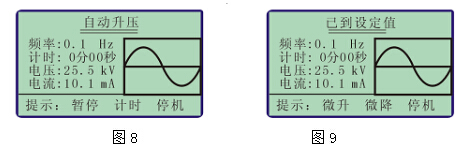

自檢成功后，儀器自動進入升壓狀態，如圖8。儀器將用若干個周期的時間將電壓升至設定值。在升壓過程中，若想暫停升壓，可點擊圖8中的“暫停”鍵，儀器將進行等幅輸出，同時此鍵自動變?yōu)椤吧龎骸辨I。若想繼續升壓，可點擊此鍵，儀器將繼續升壓，直至設定電壓為止。這兩種功能可反復交替進行。點擊“計時”鍵，儀器開始計時，也可等到電壓升至設定值后，儀器自動開始計時。點擊“停機”鍵儀器停止高壓輸出，并對試品進行自動放電。

（5）電壓微調

電壓升到設定值后出現圖9所示界面。若輸出電壓不滿足要求，可點擊“微升”或“微降”鍵來調整電壓。每點擊一次之后，應至少觀察一個周期再作調整，直到滿意為止。

（6）停機

本儀器提供兩種停機方式：

★ 定時停機：當計時達到設定時間，儀器自動停機。

★ 手動停機：點擊“停機”鍵可停機。 這兩種停機方式為正常停機。停機后出現圖10所示的“試驗通過”提示界面。一般電流未出現異常情況、試品未有放電現象或出現過流保護，就可認為試驗通過。

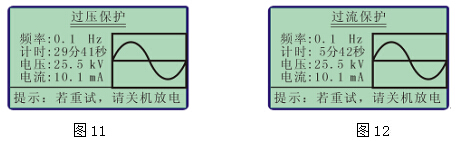

★另外還有兩種非正常停機：過壓保護停機、過流保護停機。停機后出現圖11，圖12所示的提示界面。 起動停機指令后，儀器自動切斷輸出，再執行數據歷史保存，并進入相應的提示界面。



（7）打印

根據圖10的提示點擊“打印”鍵，可將顯示器上的本次數據打印成試驗報告。在查看歷史數據狀態下，點擊“打印”鍵，可打印屏幕上顯示的那一次歷史數據。

（8）查看歷史數據

凡是通過了定時停機、點擊“停機”鍵進行的停機、過壓保護停機、以及過流保護停機的數據儀器自動將其保存為歷史數據。最多能保存九次測量的數據，九次以前的將自動刪除。點擊圖６中的“查看”鍵，可查看最近九次試驗的歷史數據。

---
