繼電保護測試儀使用方法遞變?cè)囼?yàn)可以測試電壓、電流、功率方向等各類交流型繼電器的動作值、返回值、靈敏角、動作時間，以及阻抗繼電器的記憶時間等；測試直流電壓繼電器、直流電流繼電器、中間繼電器等各類直流型繼電器的動作值和返回值；測試直流電壓繼電器、直流電流繼電器、中間繼電器以及時間繼電器等各類直流型繼電器的動作時間；測試單個常規繼電器的動作值、返回值以及動作時間。

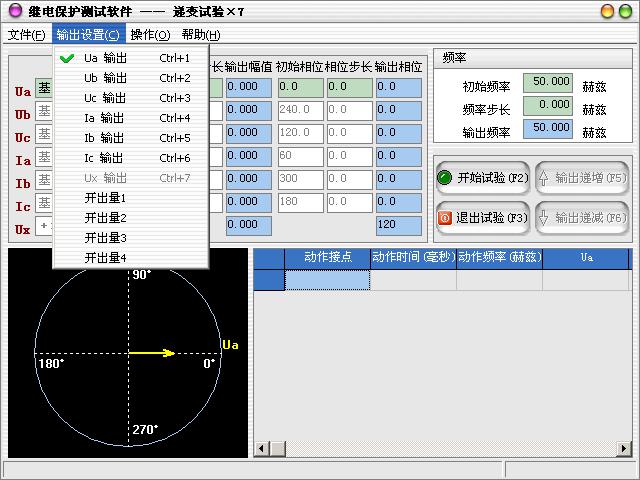

     遞變?cè)囼?yàn)軟件界面如下圖所示：

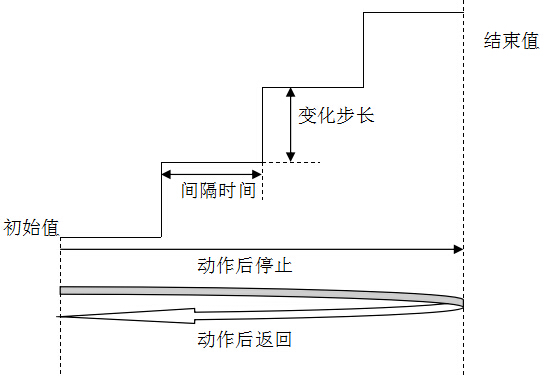

     試驗原理

測試步驟
測試步驟1：選擇輸出通道

     測試步驟2：設定輸出參數
     設置輸出相為直流或交流基波 —— 20次諧波：

     各輸出相的幅值、相位初始值及其變化步長設定：
     當需要使用的輸出相被選擇后，可以設定各輸出相的起始參數，比如幅值、相位，接著可以設定幅值的變化步長和相位的變化步長。一旦通道的輸出達到最大值或最小值后，如果試驗還沒有停止，通道繼續保持最大或最小輸出，不再遞增或遞減。
     在試驗過程中，“初始幅值”、“幅值步長”、“初始相位”和“相位步長“均可在線編輯，極大地提高了試驗的靈活性和系統的適用性。
     關于Ux設置的說明
     Ux為第四路電壓通道，在絕大多數試驗?zāi)K中作為同期電壓信號。只有在Ua、Ub、Uc都被選中，且都為交流基波輸出時，Ux才能被選中。Ux只能輸出交流信號。Ux共有五種輸出模式：
+3Uo       三相交流電壓的矢量和；
-3Uo       三相交流電壓矢量和的反相輸出；
+√3×3Uo  √3倍的三相交流電壓的矢量和；
-√3×3Uo  √3倍的三相交流電壓矢量和的反相輸出；
     自定義     用戶可設定Ux的幅值和相位但不能改變，因此沒有幅值和相位
的步長設置。

     交流輸出的頻率
     只有當用戶設置的輸出通道中至少有一路不為直流時，用戶才可以設置輸出頻率，頻率設置只對交流通道有效。

     測試步驟3：設置試驗控制方式
     在菜單“操作”—>“運行設置”中可設置試驗中的控制方式。
     手動控制：試驗運行時完全由操作人員來進行手動控制；
     自動遞增：試驗運行時軟件將根據用戶設置的步長自動遞增；
     自動遞減：試驗運行時軟件將根據用戶設置的步長自動遞減；
     動作后停止：開入量接收到動作信號后立即停止試驗；
     動作后返回：開入量接收到動作信號后向初始值進行遞變；
     動作后繼續：開入量接收到動作信號后不采取任何動作繼續進行試驗；
     間隔時間：自動變化時，每次變化之間的時間。
     測試步驟4：開始試驗
     確認連線無誤后，單擊“開始試驗”按鈕或鍵盤上的F2快捷鍵，開始試驗。
     試驗過程中，如果設置的是“手動控制”，則在試驗中可用鼠標單擊“輸出遞增”按鈕或按鍵盤上的F5快捷鍵，各使用通道的幅值、相位和輸出頻率均按照用戶設置的變化步長同時遞增；單擊“輸出遞減”按鈕或按鍵盤上的F6快捷鍵，各使用通道的幅值、相位和輸出頻率均按照用戶設置的變化步長同時遞減。
     若有開入量接點狀態改變，則程序?qū)⒃谛畔谥酗@示狀態改變的開入量、動作時間、動作時的頻率、所使用的輸出通道動作時的幅值和相位。
