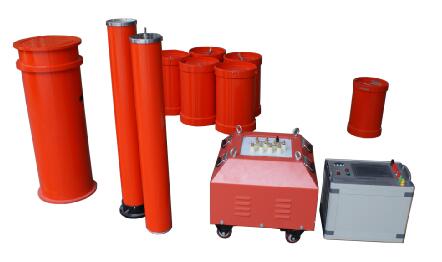

隨著電網不斷的擴大，高壓交聯電纜特別是110kV交聯聚乙烯電纜在各地供電系統中的運用，對于電纜的安全以及質量有著嚴格的監控以及檢測流程。變頻串聯諧振耐壓試驗是現在最為普遍也是最為重要的檢測技術。本文主要介紹變頻串聯諧振高壓試品電源的有優點。

變頻串聯諧振高壓試品電源的有有點

（1）               所需電源容量。串聯諧振電源是利用諧振電抗器和被試品的電容通過調頻發生諧振而產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分。

（2）               在串聯諧振電源中省去了笨重的大功率調壓裝置和工頻試驗變壓器，使得試驗設備的重量和體積大大減少。

（3）               由于諧振電源是諧振式濾波電路，使得電壓輸出波形畸變改善為較好的正弦波形，從未能有效防止諧波峰值對試品的誤擊穿。

（4）               在串聯諧振狀態時，試品的絕緣弱點一旦被擊穿，由于回路的電容值改變，使得電路立即脫諧，回路中的電流也迅速下降；從而使在被試品被擊穿時串聯諧振能有效地找出絕緣弱點，又不存在大的短路電流燒傷故障點的隱含。

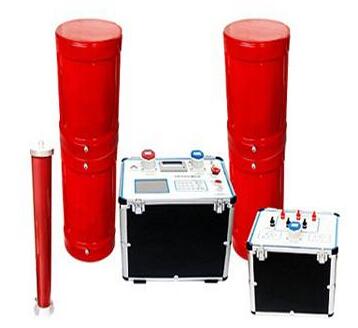

    電纜交流耐壓試驗是現場重要的電纜竣工交接試驗內容，其目的是為了電纜的安全裝是否正確，以及電纜在運輸、搬運、存放等過程中是否有意外損害。變頻串聯諧振試驗裝置對電纜有著科學、實用、高校的高壓試驗裝置。BPXZ-H系列變頻諧振試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。
