有沒有遇到過，好不容易布線安裝攝像機以后，一供電，沒有監控圖像！排查軟件設置沒有問題，攝像機本身沒有問題，交換機沒有問題，那就要考慮電源和線路了。線路有問題，有時候你有工程寶都不一定有用！還得用上最靠譜的工具：萬用表。

     今天我們來說下，萬用表如何檢測電線電纜的斷點。雖然新工程中線路有斷點的情況概率很小，但是維修舊監控工程的時候，碰到的概率就很大。

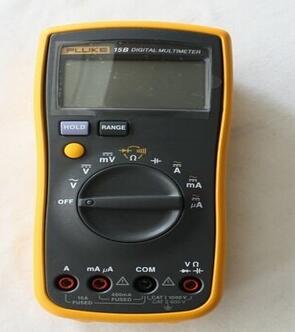

     現在普遍都用的是數字萬用表了，前面我們發過，萬用表的用法，這里就不進行基本的介紹了。

     線路的斷點，檢查的難度是：線路斷點只是在線的內部，外部的絕緣皮包裹著，使斷線的確切位置難以確定。

     那如何用萬用表判斷電線電纜斷點呢？

     有人說，直接進行電阻測量，就可以呀?？梢允强梢?，一測量，不通！那需要不斷的把線纜剪斷來逐步排除，麻煩不說，檢查到的時候，線已經斷十八段了！

     正確的測試線纜斷點的方法，感應法和電容法。

     感應法：

     1，將電纜的導體芯懸空，并保證不會導致短路和觸電事故發生；同時保證電纜盡量離接地體(如地面、設備等)遠一些；

     2，在電纜中選擇完好的絕緣芯，接通220VAC的相線(火線)，不接地線；

     3，如果用感應電筆，則手指接觸電筆上感應觸點，并在能明確帶電體絕緣層外測試電筆是否正常。如果用數字萬用表，將萬用表置于20或200mV檔，則在紅表筆上套上較薄的塑料絕緣套，用手握住黑表筆；在明確帶電體絕緣層外測試，并讀數；然后移離帶電體較遠位置，并讀數；比較兩讀數的差值，通常在帶電體上應有較高的讀數，如0.4mV，而遠離帶電體則較低，如0.15mV；記住此特征，可以開始測試了。

     4，緊靠電纜沿電纜測試，當發現感應電筆指示燈變暗，或萬用表讀數明顯下降時，變化處即為斷點。

     5，測試完成，注意放電。

     電容法：

     1，將電纜兩端頭所有絕緣芯導體、鎧裝層等懸空；

     2，分別在兩端測量完好絕緣芯和有斷芯絕緣芯對鋼帶(或第三芯完好絕緣芯)的電容值，并記錄數值；此時，對應的完好絕緣芯的兩端測得的電容值應非常接近；同一斷芯兩端電容值相加應略大于處于同樣位置完好絕緣芯電容值，,說明只有一個斷點，或多個斷點但距離非常近；如果同一斷芯兩端電容值相加小于處于同樣位置完好絕緣芯電容值，則說明斷點至少有兩處；

     3，根據斷芯絕緣芯與完好絕緣芯的電容值進行比較計算，分別得到兩端的長度，此時長度與實際長度可能有差別，下一步進行再校正。

     4，如果計算長度之和大于實際長度，多出長度值為負，如果小于實際長度則為正；再值用斷芯絕緣芯的電容值，將差值分配，分得的長段修正長段，短段修正短段，則得到斷點的實際位置。

---
